电缆头测温在线监测装置
发布时间:2024-03-19 05:23:49
字体大小:【

产品简介

电缆头测温监测仪通过自取电的方式进行供电,节省了空间和成本,自取点也确保了设备的寿命不会因为供电的原因缩短,在工作期间处理器把温度采集模块采集到的数据通过LORA模块发往中继器,中继器上的LORA模块接受到数据后处理器利用4G模块把测温数据发往后台系统,完成一个完整的工作内容。接地电流的采集也是同理,利用零磁通互感器采集电流,从而完成数据的上传。

产品优点

1、及时报警:电缆头测温装置可以实时监测电缆头的温度变化,并在温度超过设定阈值时发出警报。这可以帮助操作人员及时采取措施,避免电缆头因过热而造成故障、损坏或火灾等安全风险。

2、高精度测量:电缆头测温装置采用高精度的温度传感器,可以提供准确的温度测量结果。这有助于精确判断电缆头的温度状态,及时发现温度异常或过高的情况。

3、无损检测:电缆头测温装置采用非接触式温度感应技术,无需对电缆头进行任何破坏性的检测操作。这对于保护电缆头的完整性和延长电缆头的使用寿命非常重要。

4、远程监控:电缆头测温装置通常具备远程监控功能,可以通过网络或无线传输方式将实时的温度数据传送到监控中心或相关控制设备。这种远程监控能力使得操作人员可以在远程位置实时了解电缆头温度的状态,并及时采取相应的措施。

5、 数据记录与分析:电缆头测温装置通常具备数据记录和分析功能,可以长期记录电缆头温度的变化,并生成温度曲线图或报告等。这为后续的数据分析、故障诊断以及设备运维提供了重要的参考依据。

使用条件

1、安装位置:装置应安装在电缆接头附近,以便准确监测接头的温度变化。确保安装位置便于维护和监测数据的采集。

2、供电条件:监测装置通常需要接入电力系统以保持正常工作,确保有稳定的电源供应,以保证装置的正常运行。

3、环境条件:监测装置应放置在干燥、通风良好的环境中,避免潮湿和灰尘等对设备的影响,确保设备运行的稳定性和准确性。

4、数据传输要求:监测装置通常需要通过网络或其他方式将采集到的数据传输至监控系统,因此需要确保数据传输的稳定性和安全性。

5、定期维护:监测装置需要定期进行维护和检查,确保设备的正常运行和数据的准确性,及时处理可能出现的故障。

电缆头测温报告


试验项目

试验目的

试验步骤

结论

温度监测仪自取电


为了保证采集模块及通讯模块电源部分长期稳定正常工作,通过电缆感应自取电的供电方式来保障温度监测仪可以正常工作

给电缆通5A电流,接收温度监测仪发回的数据报文,分析采集到的温度数据情况

温度监测仪自取电模块工作正常,设备稳定返回电缆头现场温度数据。

温度的测量


在模块供电正常的情况下,需要确定温度采集的稳定性和准确度

获取现场电缆头温度数据,结合试验环境的温度判断电缆头采集温度采集精度。

采集到的温度与试验环境温度偏差±1℃

通讯测试

数据是否可以稳定的获取;稳定通讯的极限距离是多远,以便适应多种工作环境

主动对温度监测仪发出招测指令,并且观察返回数据,调整招收距离,总结出通讯的极限距离

40m内可以稳定获取监测仪返回的现场温度数据

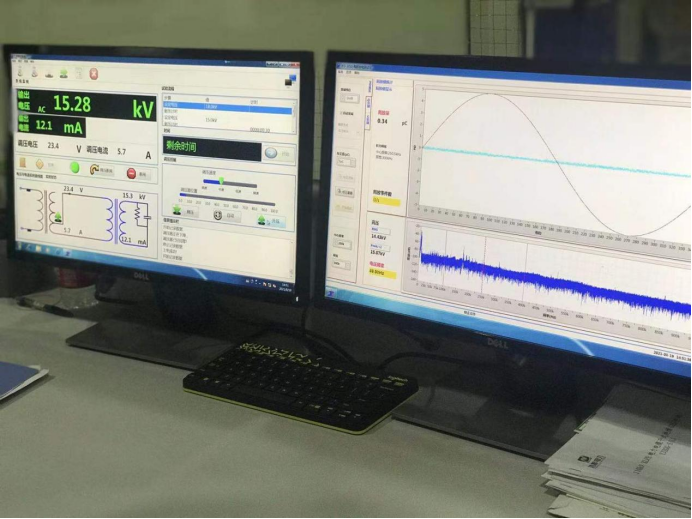

局部放电


对电缆进行局部放电的测试,观察温度监测仪对电缆头正常运行有没有影响

电缆局部放电测试,通电后观察电缆健康

15kv <10pc,耐压;

对电缆正常工作不影响

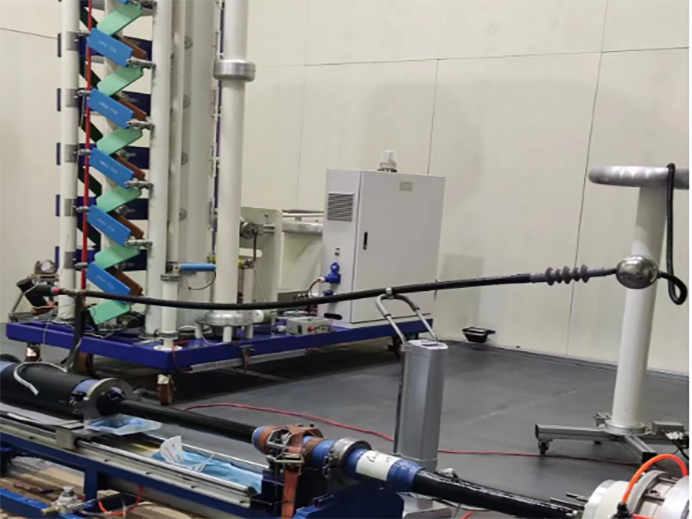

39KV耐压测试

依据相关国家标准对电缆进行39KV耐压测试,观察温度监测仪对电缆头工作有没有影响

电缆5分钟39KV耐压测试,通电后观察电缆健康状况

不击穿;

对电缆正常工作不影响

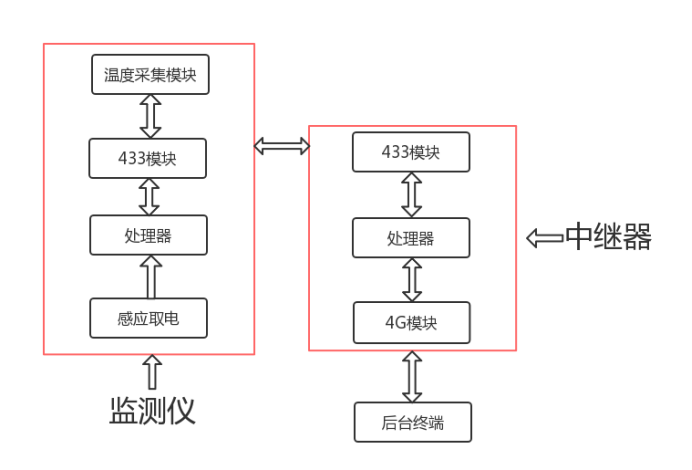

设备工作流程图

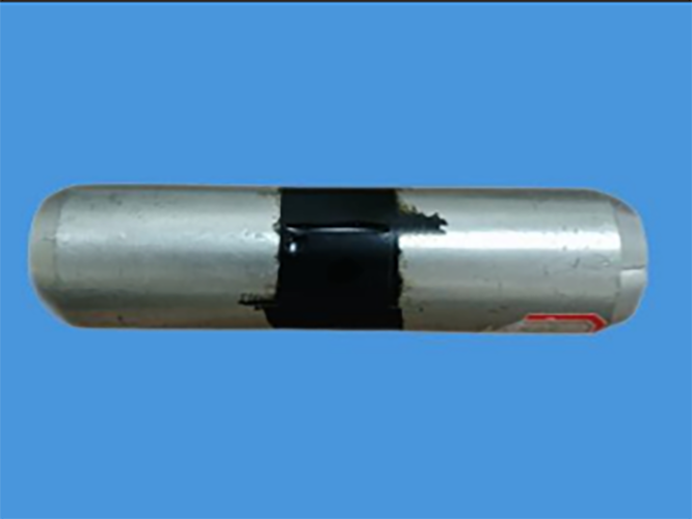

产品展示

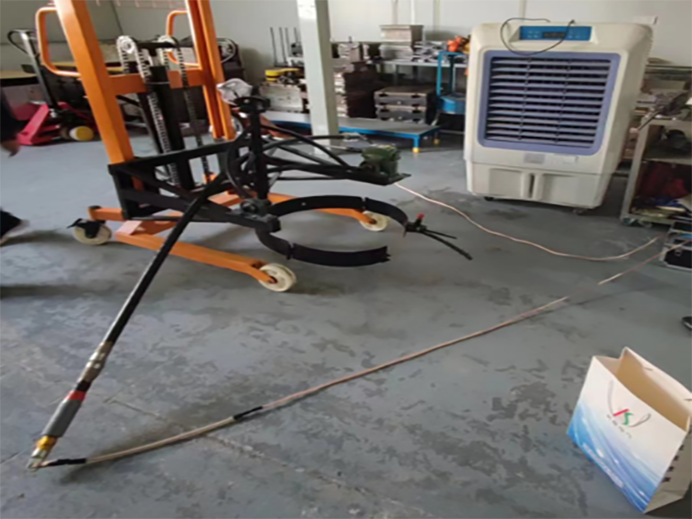

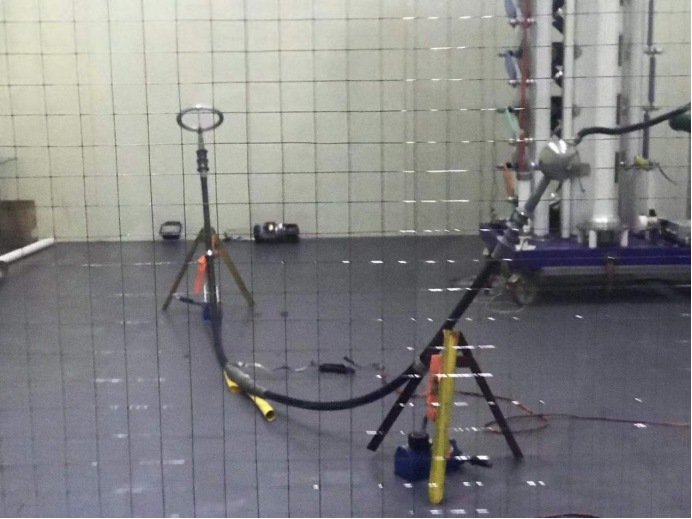

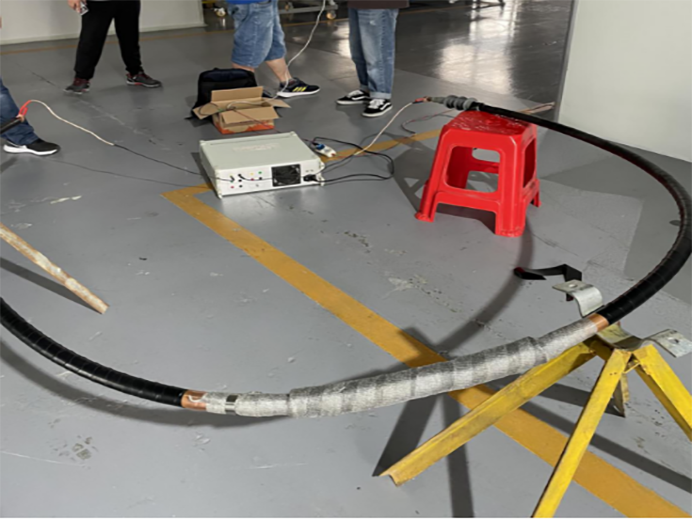

现场测试
